465发动机缸垫

465发动机是国内早期经济型轿车、微面及轻型客车的常用动力单元，其核心部件之一的气缸垫（简称缸垫），作为缸体与缸盖之间的关键密封件，直接影响发动机的密封性、散热性能及运行可靠性，缸垫虽小，却承担着隔离高温高压燃气、密封冷却液与机油通道的重任，一旦失效，可能导致发动机动力下降、过热甚至严重机械故障，本文将围绕465发动机缸垫的作用、结构特点、常见故障、安装维护及故障诊断展开详细分析。

缸垫的作用与结构特点

缸垫是发动机“三大密封”（气缸密封、油道密封、水道密封）的核心载体，其作用可概括为三点：一是密封燃烧室，防止高温高压燃气（温度可达1500-2000℃，压力达3-5MPa）泄漏至冷却系统或外部；二是密封冷却液与机油通道，避免冷却液进入机油或机油混入冷却液；三是填补缸体与缸盖结合面的微观不平，确保二者紧密贴合。

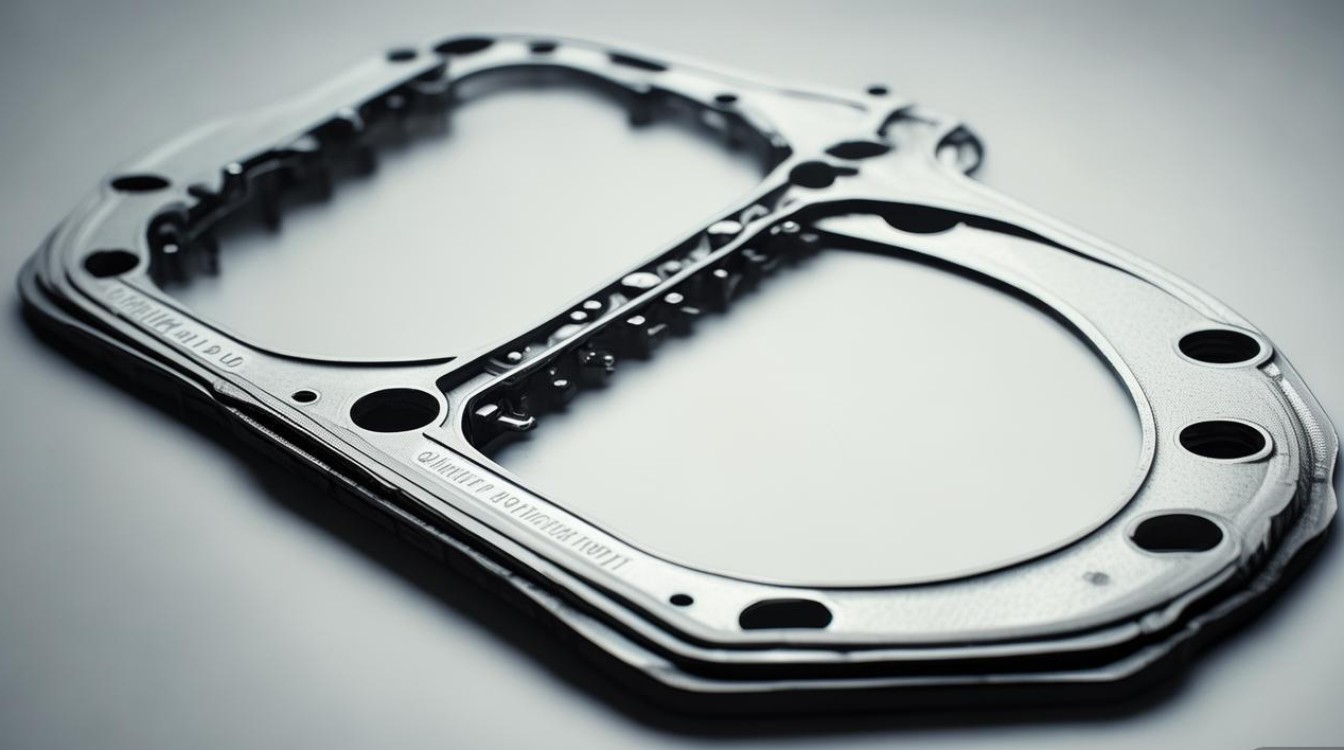

465发动机作为直列四缸自然吸气发动机，其缸垫结构需适应缸径76mm、行程80mm的特定参数，典型设计为“金属-复合材料”多层结构（如图1所示），最外层为耐高温镀镍钢板，提供机械强度；中层为石棉或耐高温橡胶复合材料，用于填充形变；内层则根据密封区域设计不同密封圈：气缸孔周围采用加厚耐燃气腐蚀层，水道和油道处则用氟橡胶或丁腈橡胶密封圈，确保冷却液（乙二醇溶液）和机油（API SF级以上）的密封性，缸盖螺栓孔周围设有加强环，防止螺栓预紧力导致缸垫变形。

表：465发动机缸垫主要密封区域及功能
| 密封区域 | 材料组成 | 功能描述 |
|----------------|------------------------|--------------------------------------------------------------------------|
| 气缸孔周围 | 镀镍钢板+石墨涂层 | 承受燃烧室高温高压，防止燃气窜入冷却系统或导致“冲缸” |
| 水道密封圈 | 氟橡胶 | 密封缸体与缸盖间的冷却液通道，防止冷却液泄漏或进入气缸（导致“白烟”） |
| 油道密封圈 | 丁腈橡胶 | 密封机油回油通道，避免机油混入冷却液（导致“乳化”）或进入燃烧室（导致“烧机油”） |
| 缸盖螺栓孔 | 耐热不锈钢包覆层 | 分散螺栓预紧力，防止缸垫在螺栓孔处变形漏气 |
| 辅助密封区 | 石棉+树脂复合材料 | 填充缸体缸盖结合面微观缝隙，适应热胀冷缩产生的形变 |

465发动机缸垫的常见故障及原因分析

465发动机缸垫的故障多表现为密封失效，具体可分为以下三类，其成因与发动机工况、维护质量及缸垫自身质量密切相关。

烧蚀与老化

现象：缸垫表面出现局部烧蚀、碳化或金属层开裂，导致燃气泄漏。
原因：

• 发动机长期高温过热：冷却系统缺水、节温器失效或风扇皮带打滑，导致缸垫长期承受超高温（＞200℃），加速材料老化；
• 点火正时错误：点火提前角过大，燃烧压力升高，冲击缸垫；
• 缸垫质量缺陷：使用非原厂或劣质缸垫，材料耐温性不足，金属层与复合材料粘接不牢。

冲缸与密封面失效

现象：燃气从缸垫边缘冲出，形成“冲缸”痕迹，或冷却液/机油从密封面渗漏。
原因：

• 安装不当：缸盖螺栓未按规定顺序（通常从中间向两端交叉拧紧）和扭矩（分2-3次拧紧，最终扭矩80-90N·m）拧紧，导致缸垫受力不均；
• 缸体/缸盖平面变形：长期高温导致缸盖翘曲（平面度＞0.05mm/100mm），或缸体平面有凹坑，无法与缸垫紧密贴合；
• 螺栓拉伸：重复使用缸盖螺栓，或螺栓扭矩过大导致塑性变形，预紧力不足。

冷却液与机油混合

现象：机油加注口盖出现乳化泡沫，冷却液中有油污，或排气管冒蓝白烟。
原因：

• 水道密封圈老化：氟橡胶密封圈因高温或机油腐蚀变硬、开裂，冷却液渗入机油道；
• “缸垫水道冲蚀”：长期使用中，冷却液中的矿物质沉积密封圈边缘，在高压水流下冲蚀出微小通道，导致冷却液与机油互通；
• 缸垫设计缺陷：部分副厂缸垫水道与油道间距过小，密封强度不足。

缸垫的安装与维护关键要点

465发动机缸垫的寿命通常为10-20万公里，但若安装或维护不当，可能短期内失效，以下是延长缸垫寿命的核心操作规范：

安装前检查

• 缸体缸盖平面度：使用平尺和塞尺检测，平面度误差需≤0.05mm，超差应修磨或更换；
• 缸垫质量验证：选择原厂或品牌认证缸垫（如马勒、盖瑞特），检查金属层是否平整、密封圈有无裂纹；
• 清洁度：彻底清除缸体缸盖结合面的积碳、油污及旧密封胶残留，避免硬物划伤密封面。

安装操作规范

• 螺栓拧紧顺序：严格执行“从中间向两端对称交叉”原则（如先拧2、4缸螺栓，再拧1、3缸），避免缸盖受力倾斜；
• 分次拧紧：分2-3次逐步拧紧至规定扭矩（第一次30N·m，第二次60N·m，第三次80-90N·m），每次间隔5分钟，让缸垫均匀贴合；
• 新螺栓使用：缸盖螺栓为“一次性拉伸螺栓”，拆卸后必须更换，避免因塑性变形导致预紧力不足。

日常维护建议

• 冷却系统保养：每2年或4万公里更换冷却液，避免冷却液失效导致高温；定期检查节温器、水泵工作状态；
• 避免长时间高负荷：避免长时间急加速或拖载行驶，降低缸垫热负荷；
• 异常及时排查：发现冷却液消耗过快、机油乳化或动力下降时，立即停机检查，避免“小故障拖成大问题”。

故障诊断与处理方法

当怀疑465发动机缸垫故障时，可通过以下方法快速定位，并采取针对性措施：

气缸压力检测

拆下火花塞，接上气缸压力表，启动发动机（或用启动机带动），正常气缸压力应≥1.2MPa，若某缸压力明显偏低，且向冷却液注气时有气泡冒出，可判断为“气缸-水道”冲缸。

冷却液与机油混合检查

拔出机油尺，观察机油是否呈乳白色（乳化），或打开冷却液水箱盖，检查液面是否有油花，若出现乳化，需重点检查水道密封圈及缸垫密封面。

处理措施

• 轻微渗漏：若密封面仅轻微变形，可研磨缸体缸盖平面后更换新缸垫；
• 严重烧蚀/冲缸：必须更换新缸垫，同时检查缸盖平面度，超差则修磨；
• 螺栓问题：务必更换新螺栓，并严格按扭矩规范拧紧。

相关问答FAQs

Q1：465发动机更换缸垫后，为什么会出现冷却液消耗过快？
A：可能原因有三：一是缸垫水道密封圈安装不当或老化，导致冷却液渗入气缸，随排气管排出（表现为排气管冒白烟）；二是缸盖螺栓扭矩不足，缸垫贴合不严；三是缸体缸盖平面度超差，密封面存在微小缝隙，建议重新拆解检查缸垫安装质量，并检测缸体缸盖平面度。

Q2：465发动机缸垫可以使用多少公里？是否需要定期更换？
A：465发动机缸垫寿命通常为10-20万公里，但无需“定期更换”，若发动机运行正常（无渗漏、无冷却液异常消耗），可随大修时一同检查；若出现烧蚀、冲缸或密封失效，必须立即更换，建议在大修（如更换活塞环、缸盖等）时同步更换缸垫,避免重复拆卸导致密封面损伤。
