发动机皮带作为发动机核心的传动部件，承担着将曲轴动力传递至各附件系统的关键作用，其性能状态直接影响发动机的正常运行，本文将结合图片展示，详细解析发动机皮带的类型、结构、常见故障及维护方法,帮助车主和维修人员更好地识别和解决相关问题。

发动机皮带的类型与结构特点

发动机皮带主要分为正时皮带和附件皮带两大类，二者在功能、结构及材质上存在显著差异，通过图片可直观区分其特征。

正时皮带

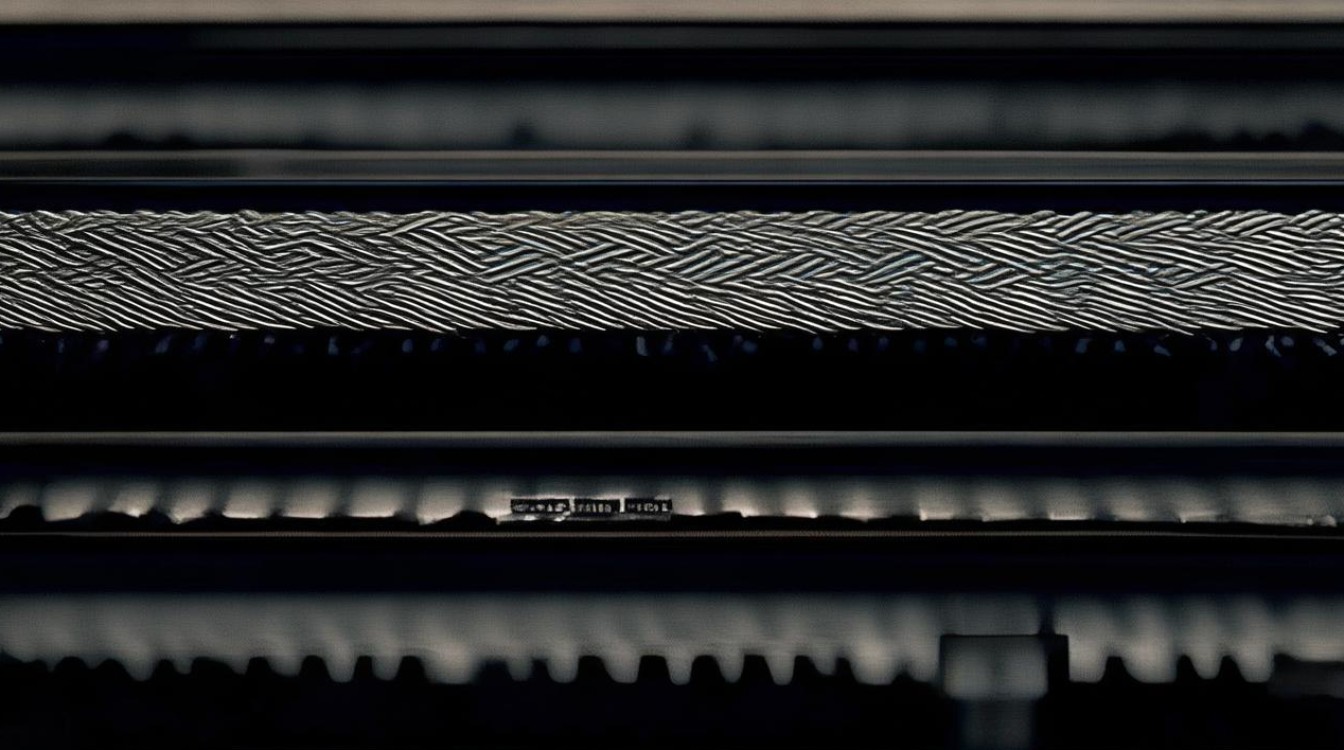

正时皮带（图1）是发动机配气系统的核心部件，负责精确控制曲轴与凸轮轴的相对位置，确保进排气门在正确时机开启和关闭，其结构特点包括：

• 齿形设计：内侧为梯形或圆弧形齿，与曲轴正时齿轮、凸轮轴正时齿轮的齿槽啮合，实现精准传动（图1中箭头所指为齿形细节）。
• 材质：主体为氯丁橡胶，内部嵌有玻璃纤维或芳纶纤维增强层，以承受高转速下的拉力；表面添加尼龙布层，提高耐磨性。
• 安装位置：通常位于发动机前端，需配合正时罩壳、张紧轮、惰轮等部件使用，部分车型还配有液压张紧器自动调节张力。

附件皮带

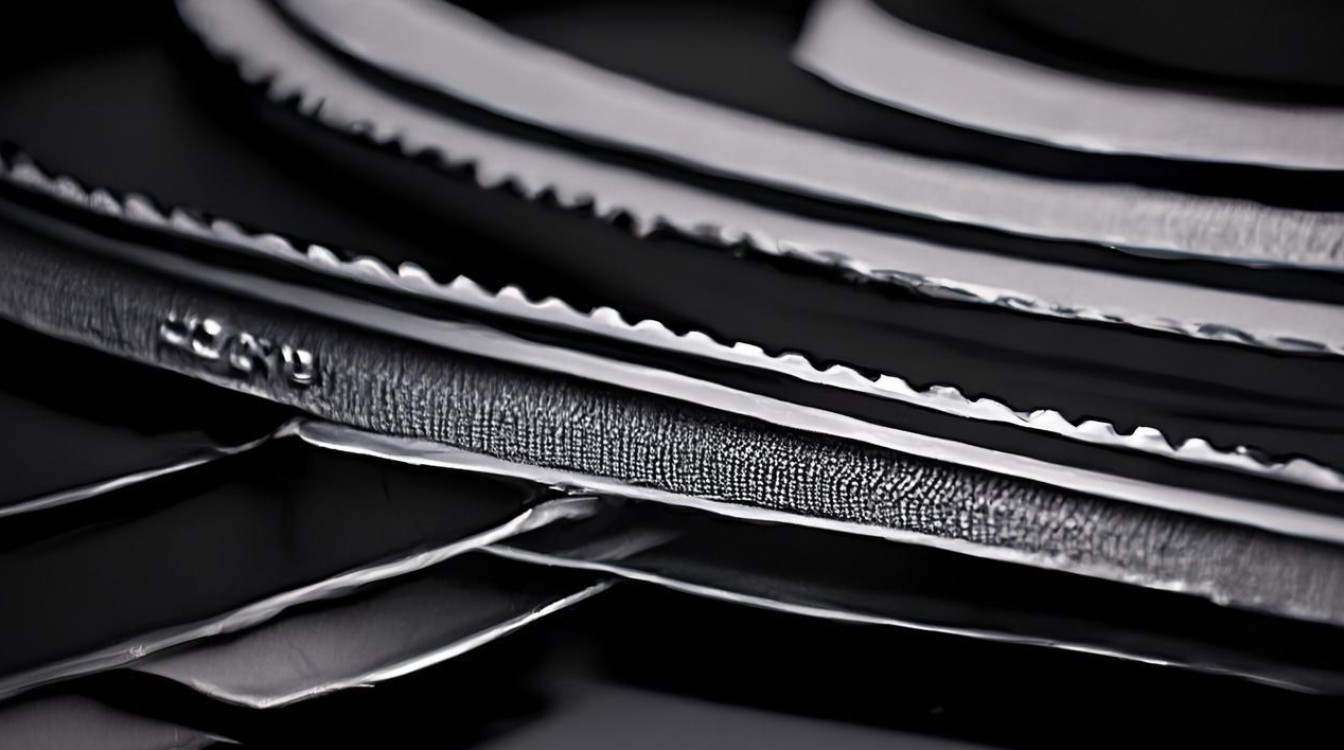

附件皮带（图2）也称 accessory belt 或多楔带，负责驱动发电机、空调压缩机、转向助力泵、水泵等附件设备，其特征如下：

• 截面形状：多为楔形（图2中可见多个V型槽），与皮带轮的V型槽配合，增大摩擦力；部分车型采用多楔带（图3），截面为多个并列楔形，可同时驱动多个附件。
• 材质：以橡胶为主，添加棉线或聚酯纤维增强，表面无齿形，整体更柔软。
• 安装位置：暴露在发动机舱外侧，通过曲轴皮带轮、附件皮带轮及张紧轮固定，张紧度可通过张紧轮调节。

不同类型发动机皮带对比

类型	功能	结构特点	更换周期	典型故障
正时皮带	控制配气正时	内侧齿形，纤维增强层	6-10万公里或8年	断裂、跳齿、齿形磨损
附件皮带（V型）	驱动单一附件（如发电机）	V型截面，橡胶材质	4-6万公里或5年	裂纹、老化、打滑
附件皮带（多楔）	驱动多个附件（如空调+转向）	多楔形截面，整体更宽	4-6万公里或5年	偏磨、楔面裂纹、异响

发动机皮带的常见故障及图片解析

通过观察皮带的外观、听运行声音，可初步判断其故障类型，以下结合典型图片说明常见问题及成因。

裂纹与老化（图4）

• 图片特征：皮带表面出现横向裂纹（图4中红色箭头所指），严重时橡胶块脱落，或整体变硬、失去弹性。
• 成因：长期高温（发动机舱温度可达80-120℃）、机油/冷却液侵蚀、紫外线照射导致橡胶降解。
• 后果：裂纹扩展可能引发皮带断裂，正时皮带断裂会导致发动机顶气门、活塞连杆变形；附件皮带断裂则失去转向助力、充电功能，引发行车风险。

异响（图5）

• 图片特征：皮带表面出现“光泽层”或“起毛”（图5中白色区域），或与皮带轮接触面光滑。
• 异响类型：尖锐的“吱吱”声（冷启动时明显）多为皮带打滑；沉闷的“哒哒”声可能是张紧轮轴承损坏。
• 成因：皮带老化导致摩擦力下降，或张紧轮/惰轮轴承缺油、卡滞。

偏磨损（图6）

• 图片特征：皮带一侧磨损严重（图6中左侧边缘变薄），另一侧几乎无磨损。
• 成因：皮带轮安装不正（如发电机支架变形）、张紧轮与皮带轮轴线不平行。
• 后果：偏磨损会降低皮带寿命，同时加速皮带轮槽的磨损。

齿形损坏（正时皮带，图7）

• 图片特征：正时皮带齿尖崩缺（图7中红色圆圈）、齿根裂纹或齿形变形。
• 成因：曲轴/凸轮轴正时齿轮磨损、异物进入齿槽、张紧力过大。
• 后果：齿形损坏会导致啮合异常，引发发动机配气错乱，出现抖动、动力下降。

发动机皮带的检查与维护方法

定期检查和及时更换是延长皮带寿命、避免故障的关键，以下是具体操作步骤及注意事项。

日常检查方法

• 目视检查：关闭发动机，打开机舱盖，观察皮带表面是否有裂纹、脱落、偏磨；检查齿形（正时皮带）是否完整。
• 手感检查：用手指按压皮带中部（附件皮带），正常下沉量应为5-10mm（具体参考车型手册）；若过硬或过软，需更换。
• 动态检查：启动发动机，倾听是否有异响；转向打满或开启空调时，观察皮带是否打滑（附件皮带表面波动）。

更换步骤（以附件皮带为例）

• 准备工作：断开蓄电池负极，拆下发动机装饰罩，记下皮带走向（可手机拍照留档）。
• 拆卸旧皮带：松开张紧轮螺栓（或使用专用工具释放张紧力），取下皮带。
• 清洁检查：用布擦拭皮带轮槽，清除油泥、橡胶屑；检查张紧轮、惰轮轴承是否转动灵活，如有异响或卡滞需一同更换。
• 安装新皮带：按拆卸相反的顺序安装皮带，确保齿槽/楔形槽对准；使用张紧轮工具调整张力至规定值（参考车型手册，通常用张力计测量）。

注意事项

• 型号匹配：更换时需选择与原车规格一致的皮带（长度、楔形数量、齿形参数），避免因尺寸不符导致打滑或损坏。
• 张紧度适中：过松易打滑，过紧会加速轴承和皮带磨损；正时皮带需使用专用工具对准正时标记（图8中曲轴与凸轮轴的正时点）。
• 避免接触油液：机油、冷却液会腐蚀橡胶，导致皮带早期老化；发现油液泄漏需及时修复。

相关问答FAQs

Q1：发动机皮带更换周期是多久？不同材质的皮带是否需要区别对待？
A：不同类型皮带的更换周期差异较大：正时皮带一般6-10万公里或8年（以先到为准），附件皮带多为4-6万公里或5年，材质方面，橡胶基附件皮带易受高温老化，需定期检查；而带有复合纤维层的正时皮带寿命较长，但若发现裂纹或齿形损坏，必须立即更换，避免引发严重发动机故障，若车辆长期在高温、多尘或频繁启停工况下行驶，建议缩短更换周期20%-30%。

Q2：更换发动机皮带时，必须同时更换张紧轮和惰轮吗？
A：建议同时更换，张紧轮和惰轮的轴承在长期工作中会磨损，即使外观无异常，内部也可能出现间隙增大、润滑脂干涸等问题，若只更换皮带而保留旧张紧轮，可能导致新皮带张力不稳定，加速其磨损或异响，正时皮带系统的张紧器多为液压结构，若出现漏油或张力失效，必须更换，否则会引发皮带跳齿甚至断裂,维修成本远高于同时更换张紧轮的费用。
