v缸发动机图片能展示哪些核心结构特点？

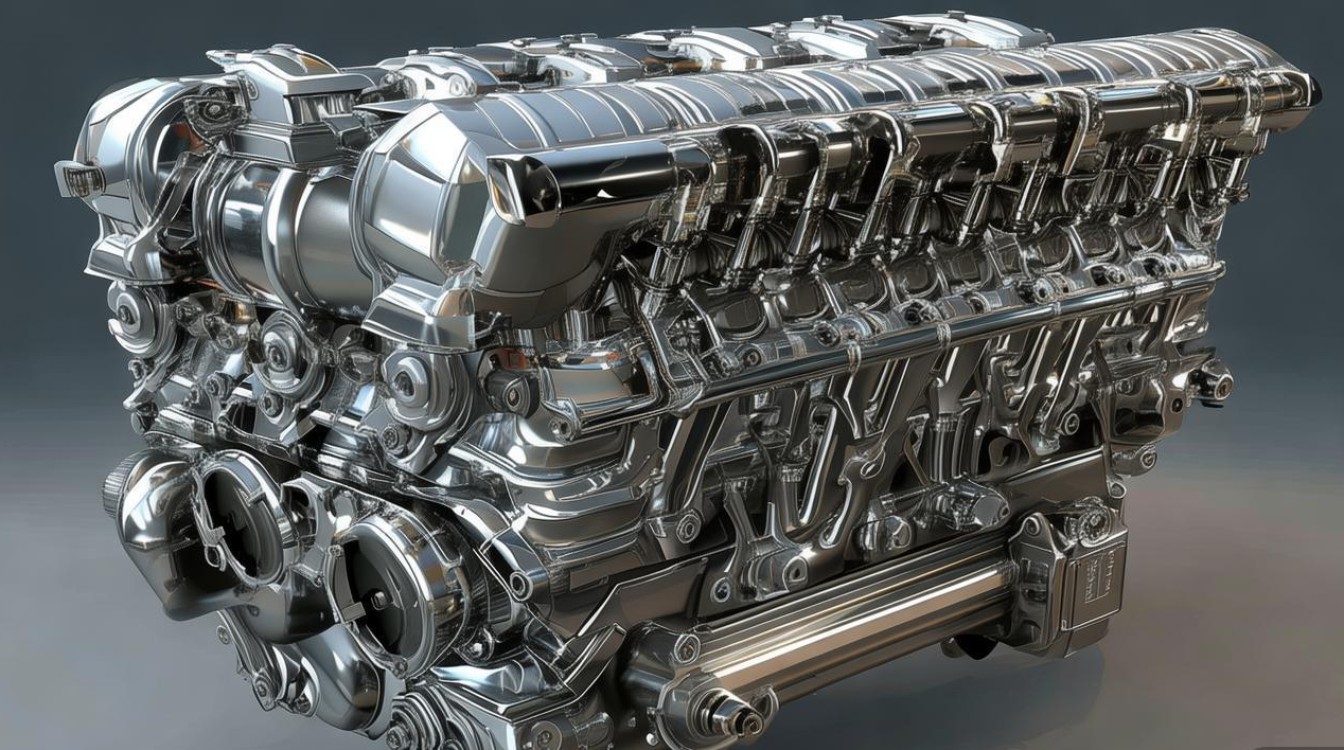

从V缸发动机的图片中可以直观看到其独特的气缸排列方式——气缸分成左右两列，呈V形对称布局，两列气缸之间形成一定夹角，通常为60°、90°或120°，曲轴则位于V型底部，通过连杆与活塞连接，这种设计让发动机整体结构更为紧凑，相较于直列发动机，在相同排量下能缩短长度，为车辆前舱布局提供更大灵活性，尤其适合横置前驱或纵置后驱车型，图片中还能清晰观察到气缸盖、凸轮轴、进气歧管等关键部件：气缸盖覆盖在气缸顶部，内部包含燃烧室和气门机构；凸轮轴负责控制气门的开启与关闭，部分高性能V缸发动机还会配备双凸轮轴，以提升进排气效率；进气歧管多采用塑料材质，造型流畅以减少进气阻力，而排气歧管则通常与缸体集成，或单独设计并连接到涡轮增压器（若配备涡轮增压）。

V缸发动机的工作原理可通过图片中的运动部件得以理解：活塞在气缸内往复运动，通过连杆将力传递至曲轴，将活塞的直线运动转化为曲轴的旋转运动，以四冲程发动机为例，一个完整的工作循环包括进气、压缩、做功、排气四个冲程，图片中可以看到，进气冲程时，进气门打开，活塞下行混合气进入气缸；压缩冲程时，进排气门均关闭，活塞上行压缩混合气；做功冲程时，火花塞点火（或压燃），混合气燃烧推动活塞下行；排气冲程时，排气门打开，活塞上行排出废气，两列气缸的交替工作使得曲轴旋转更为平顺，尤其是V6、V8、V12等缸数较多的机型，平衡性远优于直列四缸等机型,这也是其常用于中高端车型的原因之一。

从技术优势来看，V缸发动机的紧凑布局使其能轻松适配不同车型，V6发动机长度适中，既保证了动力输出，又不会占用过多发动机舱空间，广泛用于中型轿车和SUV；V8发动机则因排量更大、扭矩更强，常用于高性能跑车和豪华车型，其V型布局能较好抑制振动，提升行驶质感；V12发动机作为顶级配置，以极致的平顺性和强劲动力著称，多用于超豪华跑车和旗舰轿车，图片中还能发现，部分V缸发动机采用轻量化设计，如铝合金缸体、钛合金连杆等，以降低重量、提升燃油经济性；可变气门正时、缸内直喷、涡轮增压等技术的应用,进一步优化了动力性能和排放表现。

以下为常见V缸发动机类型及特点对比：

夹角	典型缸数	应用车型	优点	缺点
60°	V6	中型轿车、SUV	平衡性好，振动小	结构相对复杂
90°	V8、V10	高性能跑车、豪华车	低速扭矩强，动力线性	油耗较高，体积较大
120°	V12	超豪华跑车、旗舰轿车	极致平顺，动力强劲	成本高昂，维护困难

相关问答FAQs

Q1：V缸发动机和直列发动机（L型）的主要区别是什么？
A1：核心区别在于气缸排列方式，V缸发动机气缸呈V形分两列排列，夹角通常为60°-120°，结构紧凑、平衡性好，适合大排量；直列发动机气缸呈一列排列，结构简单、成本低，但缸数增多时长度增加、振动加剧，多用于小排量车型，V缸发动机动力输出更平顺，直列发动机维修保养相对便捷。

Q2：V缸发动机的夹角大小对性能有什么影响？
A2：夹角大小直接影响发动机的平衡性和结构布局，60°夹角的V6发动机平衡性优异，振动小，适合家用；90°夹角的V8发动机便于布置曲轴和凸轮轴，低速扭矩突出，适合高性能车型；120°夹角的V12发动机能实现完美的一级平衡，振动极小，但结构复杂、成本高，多用于顶级豪华车型，夹角选择需兼顾平衡性、空间和成本需求。
