发动机结构分析的核心难点与解决方法是什么？

发动机作为汽车的核心动力部件,其结构设计的合理性直接影响动力性、经济性、可靠性和环保性，现代往复活塞式发动机主要由两大机构和五大系统组成，通过各部件的协同工作实现燃料化学能向机械能的转换，以下从结构组成、工作原理及设计特点展开详细分析。

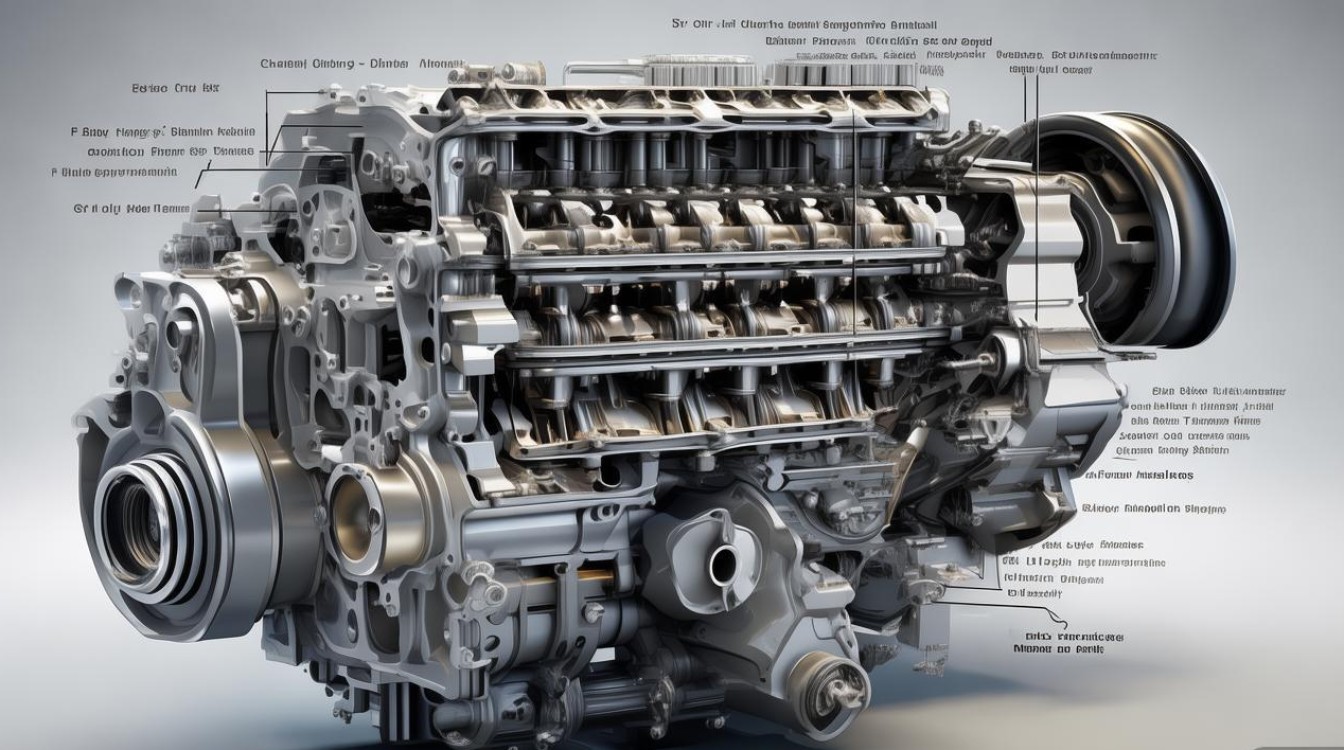

发动机整体结构框架

发动机结构可划分为机体组、曲柄连杆机构、配气机构、燃油供给系统、润滑系统、冷却系统、点火系统（汽油机）及启动系统八大模块，机体组为支撑基础，曲柄连杆机构实现能量转换，配气机构控制进排气，其余系统保障发动机正常运转。

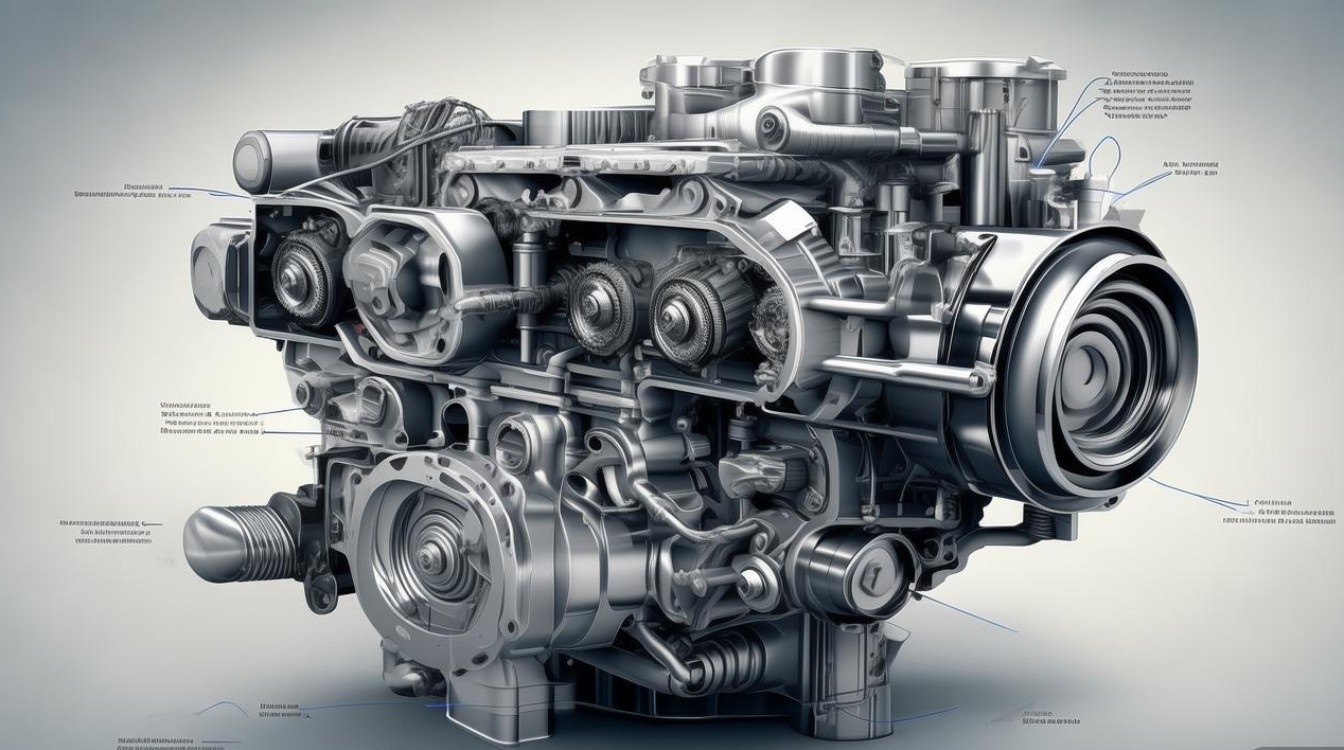

主要部件结构分析

（一）机体组：发动机的骨架

机体组是发动机的安装基础,包括气缸体、气缸盖、气缸垫、油底壳等部件。

• 气缸体：是发动机的装配基体，内部铸造有冷却水套、润滑油道和曲轴箱，根据气缸排列形式分为直列式（L型，如L4、L6）、V型（如V6、V8）和水平对置式（如斯巴鲁 boxer发动机）；根据气缸结构形式可分为整体式（气缸体与曲轴箱一体）和龙门式（曲轴箱主轴承座孔上移，刚度高），材料多为铸铁（耐磨性好）或铝合金（轻量化）。
• 气缸盖：密封气缸顶部，与活塞顶部构成燃烧空间，内部布置冷却水套、进排气道和气门座圈，汽油机气缸盖还包含火花塞安装孔，柴油机则包含喷油器安装孔。
• 气缸垫：位于气缸体与气缸盖之间，由金属-石棉复合材料制成，密封高温高压燃气和冷却液，防止泄漏。
• 油底壳：位于气缸体下方，储存机油并封闭曲轴箱，通常采用薄钢板冲压成型，内部设有挡板以防止机油晃动。

（二）曲柄连杆机构：能量转换核心

曲柄连杆机构将活塞的往复直线运动转化为曲轴的旋转运动,是发动机做功的关键部分，包括活塞、连杆、曲轴、飞轮等。

• 活塞：顶部承受燃气压力，通过活塞销传递给连杆，头部有3-4道气环（密封燃气）和1-2道油环（刮油），裙部起导向作用，材料为铝合金（质量轻、导热好），部分柴油机采用铸铁活塞（耐高温）。
• 连杆：连接活塞与曲轴，小端通过活塞销与活塞相连，大端与曲轴连杆轴颈相连，杆身采用“工”字形截面以减轻质量并提高刚度，材料为合金钢或中碳钢。
• 曲轴：将连杆的往复运动转为旋转运动，前端安装正时齿轮和皮带轮，后端连接飞轮，主轴颈支撑在曲轴箱主轴承座上，连杆轴颈通过曲柄与主轴颈相连，内部设有润滑油道，材料为球墨铸铁或合金钢，表面经淬火或氮化处理以提高耐磨性。
• 飞轮：储存做冲程的能量，保证曲轴旋转均匀，外缘装有齿圈用于启动时与启动机齿轮啮合。

（三）配气机构：进排气控制

配气机构根据发动机工作顺序,定时开启和关闭进排气门，实现“换气”过程，包括气门组（气门、气门弹簧、气门导管等）和气门传动组（凸轮轴、挺柱、推杆、摇臂等）。

• 凸轮轴：控制气门开闭时刻和升程，通过正时齿轮/链条由曲轴驱动，汽油机常用顶置凸轮轴（OHC），分为单顶置（SOHC，一根凸轮轴控制进排气门）和双顶置（DOHC，两根凸轮轴分别控制进排气门），减少传动部件，提高响应速度。
• 气门组：气门头部呈锥形，与气门座圈密封燃烧室；气门弹簧保证气门关闭时与座圈紧密贴合；气门导管引导气门往复运动并散热。
• 配气相位：用曲轴转角表示进排气门的开闭时刻，包括进气门早开（提前角）、晚关（延迟角）和排气门早开、晚关，目的是增加进气量、排除废气残余，提高充气效率。

（四）燃油供给系统：混合气制备

燃油供给系统的功能是根据发动机工况,制备一定浓度的可燃混合气（汽油机）或直接向气缸内喷射柴油（柴油机）。

• 汽油机：现代多采用电子控制燃油喷射（EFI）系统，包括油箱、电动汽油泵、燃油滤清器、喷油器、燃油压力调节器和ECU，喷油器根据ECU指令将汽油雾化喷入进气歧管（进气道喷射）或气缸内（缸内直喷，GDI），空燃比控制在14.7:1（理论空燃比）附近。
• 柴油机：采用高压共轨系统，由高压油泵、共轨管、喷油器和传感器组成，共轨管蓄压至100-200MPa，喷油器根据ECU指令精确控制喷油量和喷油时刻，实现燃油雾化和混合气形成。

（五）润滑系统：减少摩擦与磨损

润滑系统通过机油在运动部件表面形成油膜,减少摩擦、散热、清洁零件并防锈，包括机油泵、机油滤清器、主油道、限压阀等。

• 机油泵：多为齿轮式或转子式，将机油从油底壳抽出，经滤清器过滤后送至各润滑部位（曲轴轴承、连杆轴承、凸轮轴等）。
• 润滑方式：压力润滑（主轴承、连杆轴承等负荷大的部位）、飞溅润滑（活塞、凸轮轴等）和润滑脂润滑（水泵、发电机等附件）。

（六）冷却系统：温度控制

冷却系统维持发动机在80-95℃最佳工作温度，过高会导致爆震、早燃，过低则增加油耗、磨损，包括水泵、节温器、散热器、风扇、冷却液等。

• 冷却液循环：水泵驱动冷却液经气缸体水套、气缸盖水套吸收热量，流入散热器由风扇和气流冷却，节温器根据温度控制大循环（散热器）或小循环（不经散热器）。

（七）点火系统与启动系统

• 点火系统（汽油机）：包括点火线圈、火花塞、ECU等，ECU根据传感器信号控制点火线圈产生高压电（20-30kV），击穿火花塞电极间隙点燃混合气，点火提前角需根据转速、负荷等调整。
• 启动系统：包括蓄电池、启动机、启动继电器，启动时，启动机驱动齿轮与飞轮齿圈啮合，带动曲轴旋转，实现发动机着火。

发动机结构发展趋势

为满足节能环保要求,现代发动机结构向轻量化（铝合金、复合材料应用）、高效化（涡轮增压、缸内直喷、可变气门正时）、电动化（混动系统专用发动机）方向发展，涡轮增压技术通过废气驱动涡轮增加进气量，提升功率；可变气门正时（VVT）系统优化进排气效率，改善燃油经济性。

发动机主要部件结构及功能分析表

部件名称	结构组成	主要功能	常用材料
气缸体	水套、润滑油道、曲轴箱	支撑曲柄连杆机构，形成冷却/润滑通道	铸铁、铝合金
曲轴	主轴颈、连杆轴颈、曲柄、平衡重	将活塞往复运动转为旋转运动	球墨铸铁、合金钢
凸轮轴	凸轮轴颈、凸轮	控制气门开闭时刻与升程	铸铁、合金钢
喷油器	喷嘴、电磁阀、针阀	雾化燃油并精确喷射	高速钢、陶瓷
机油泵	主动齿轮、从动齿轮、泵体	提供机油压力，建立润滑油循环	铸铁、粉末冶金

相关问答FAQs

Q1：为什么发动机气缸数越多，动力通常越强？
A1：气缸数越多，每次做功的间隔时间越短（如四缸发动机曲轴每转180°做功一次，八缸发动机每转90°做功一次），输出的扭矩更平稳，且总排量增大（相同排量下，气缸数多意味着单缸排量小，可提高转速上限），从而提升功率和动力性，但气缸数增加也会导致结构复杂、成本上升和油耗增加。

Q2：涡轮增压发动机与自然吸气发动机在结构上有何主要区别？
A2：核心区别在于进气系统：自然吸气发动机依靠活塞下行产生的负压直接吸入空气；而涡轮增压发动机增加了涡轮增压器（由涡轮和压气机组成），利用发动机排出的废气驱动涡轮，带动压气机将空气压缩后送入气缸，提高进气密度，从而在相同排量下输出更大功率和扭矩，涡轮增压发动机需强化冷却系统（因进气温度升高）和活塞、连杆等部件（因爆发压力增大）。
